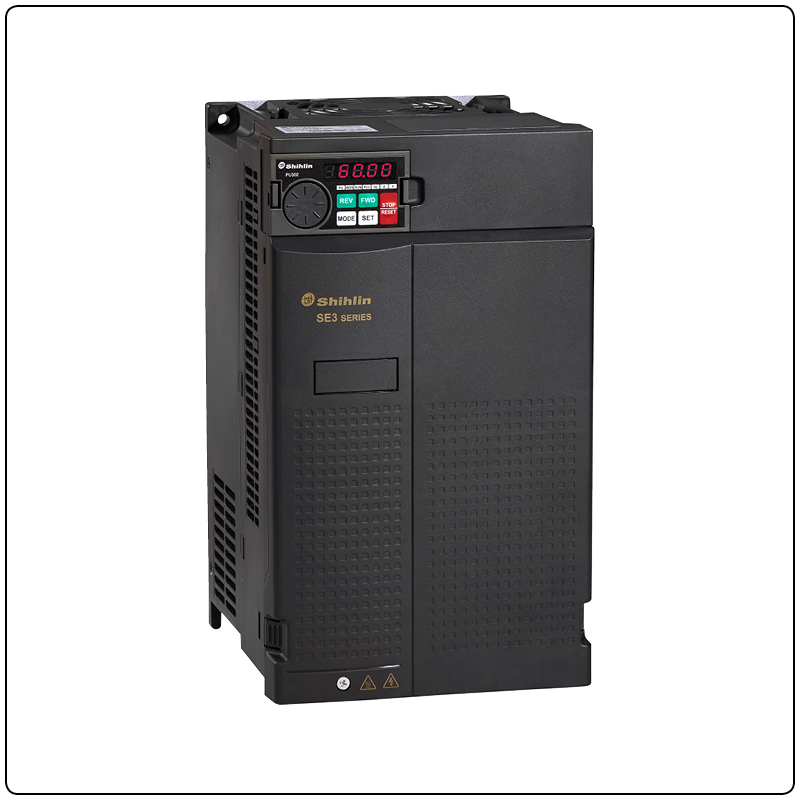

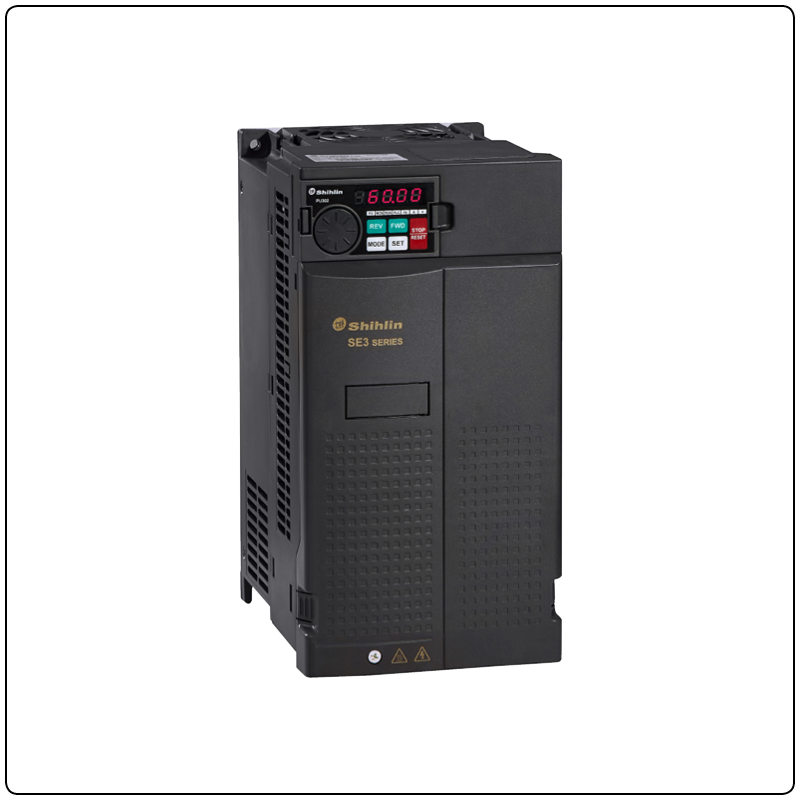

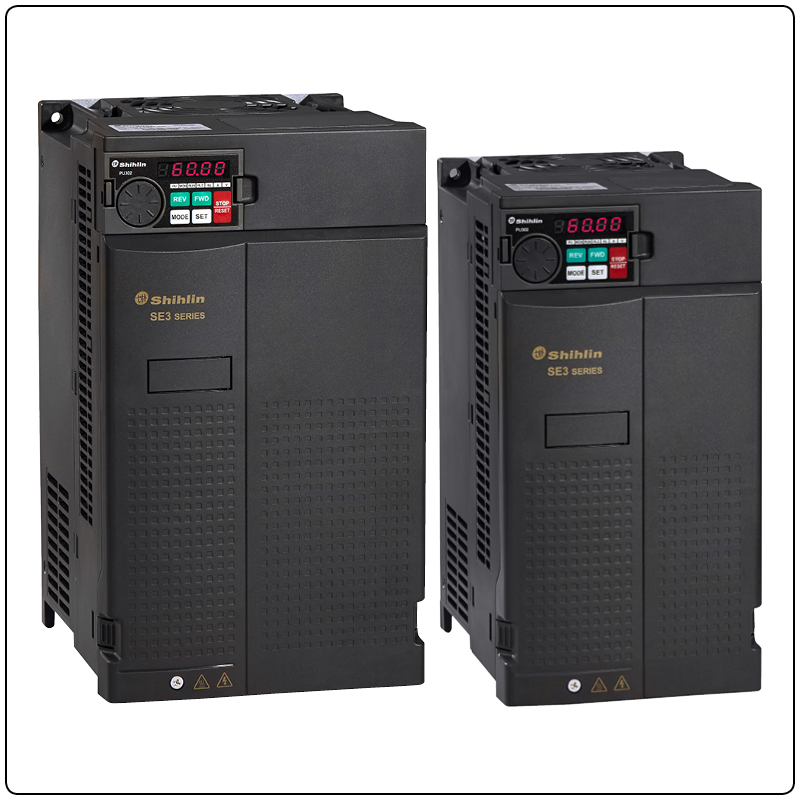

SE3 Serisi

SE3 Serisi Özellikleri

  • Gelişmiş fonksiyonlu, yüksek performans AC motor sürücü
    1-faz/220V  0.4~2.2kW
    3-faz/440V  0.4~22kW
  • NPN/PNP dijital giriş seçimi
  • Dahili RS-485 (RJ-45)
  • Modbus ASCII/RTU
  • V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
  • Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
  • 0-599 Hz / 0-1500 Hz normal ve yüksek frekans çıkışı
  • Aşırı yük kapasitesi: 150% 60 saniye; 200% 3 saniye
  • 0.5Hz’de %200 başlangıç torku (Sensörsüz Vektör Kontrol (SVC) çalışmada)
  • Tüm modellerde gürültü bastırma için RFI filtre jumper
  • Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
  • Dahili PU302 taşınabilir keypad. Ayar Çarkı aracılığı ile parametre ayarlama, monitoring, parametre kopyalama ve kaydetme sağlar.
  • Tüm modellerde dahili fren kıyıcı
  • Çoklu I/O Terminalleri: 6 adet DI (1ad pulse giriş), 3 adet DO (1ad Röle, 1ad Transistör, 1ad pulse çıkış), 2 adet analog giriş, 1 adet analog çıkış
  • Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
  • Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı
  • Enkoder PG kartları seçenekleri (Open-Collector, Line-Driver, Resolver)
  • Haberleşme kartı seçenekleri (CANopen, DeviceNet, Profibus-DP, Ethernet, EtherCAT)
  • Yay baskılı kontrol klemensleri
  • Güçlü koruma özellikleri: Çıkış kısa devre, Aşırı akım, Aşırı voltaj, Düşük voltaj, Aşırı sıcaklık, IGBT aşırı sıcaklık, Anormal haberleşme vb.
  • Sökülebilir ve kolay temizlenebilir soğutma fanı
  • PG301C ve PG301L enkoder kartları line driver ve open collector pulse girişini destekler
  • IP20 koruma sınıfı
  • CE onaylı
ÜRÜN KODU AÇIKLAMA
Tek Faz 220VAC Besleme
SE3-021-0.75K 0.75kW
SE3-021-1.5K 1.5kW
SE3-021-2.2K 2.2kW
Üç Faz 380VAC Besleme
SE3-043-1.5K 1.5kW
SE3-043-2.2K 2.2kW
SE3-043-3.7K 3.7kW
SE3-043-5.5K 5.5kW
SE3-043-7.5K 7.5kW
SE3-043-11K 11kW
SE3-043-15K 15kW
SE3-043-18.5K 18.5kW
SE3-043-22K 22kW
ÜRÜN KODU AÇIKLAMA
USB01 USB-RS485 çevirici
PD302 Profibus-DP haberleşme kartı
DN301 DeviceNet haberleşme kartı
CP301 CanOpen haberleşme kartı
EP301 Modbus TCP haberleşme kartı
EC301 EtherCAT haberleşme kartı
EB362R 4DI, 2DO transistör I/O kartı
EB308R 6DO röle çıkış kartı
PG301C Encoder kartı (Open Collector çıkış)
PG301L Encoder kartı (Line Driver çıkış)
PG302L Encoder kartı (Resolver giriş)
