EC302 & MC600 Serisi

QX-Serisi EtherCAT

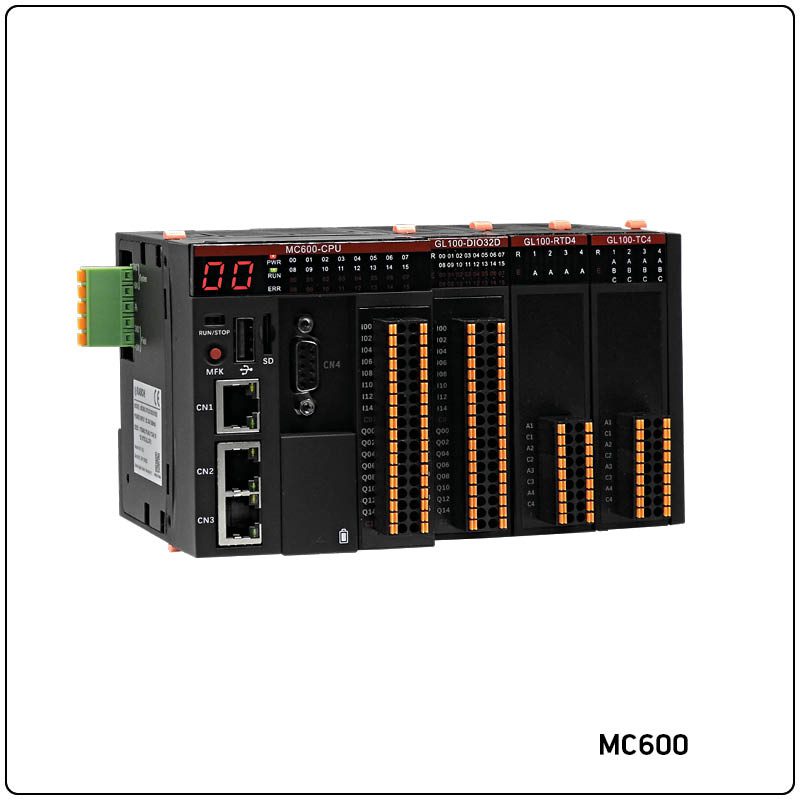

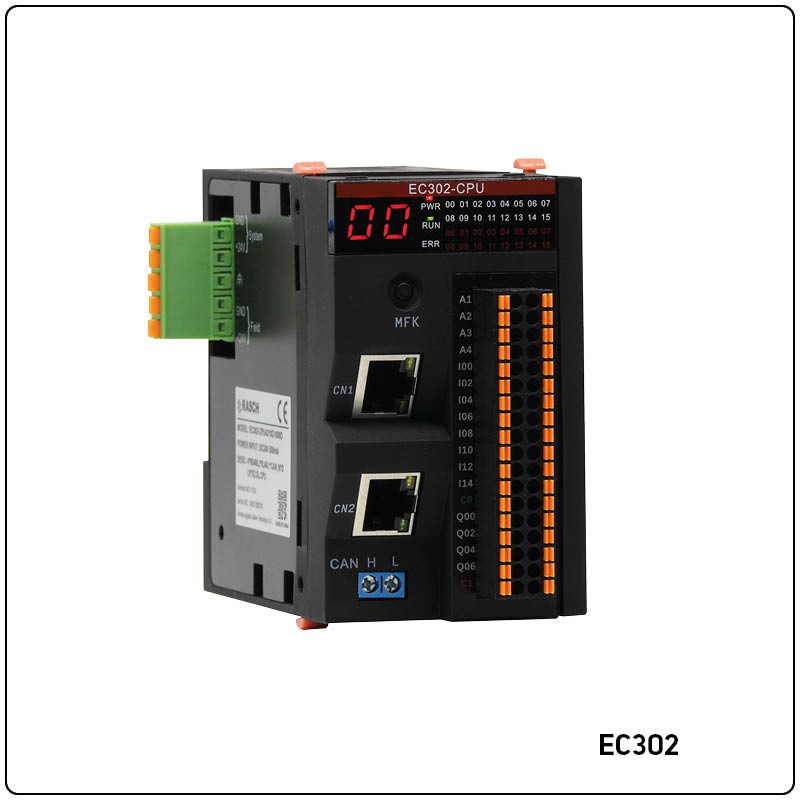

EC302 / MC600 PAC
(Programlanabilir Otomasyon Kontrolör) Özellikler

• RASCH EC302 / MC600 serisi PAC’lar, lojik işlemleri, motion kontrolü, görselleştirilmiş arayüzleri ve çoklu iletişimi ile birlikte tek bir kontrol cihazında birleştiren ve geleneksel PLC’lerden çok daha fazla işlevsellik sağlayan modern bir programlanabilir otomasyon kontrol cihazı çözümüdür.
• RASCH PAC’lar kapsamlı çözümler oluşturmak için temel seviye uygulamalardan, üst düzey endüstriyel otomasyona kadar her alanda kullanıma odaklanan güçlü bir kontrolcüdür.
• RASCH PAC ailesi dört seri içerir: EC302, MC600, MC601, MC602
• ARM tabanlı çok çekirdekli CPU tasarım mimarisine sahiptir.
• EC302/MC600 1.2GHz çift çekirdek, MC601 1.2 GHz dört çekirdek,
• MC602 1.5 GHz dört çekirdek
• CODESYS V3.5 IDE ile uygulama programı geliştirme,
• IEC61131-3 özellikleri ile 6 programlama dili: LD/ST/SFC/CFC/IL/FBD,
• Modern bir görsel arayüz ve düzenleme pencereleri,
• Hata teşhisi ve çevrimiçi simülasyon işlevleri,
• WebVisu ile HTML5 tabanlı görselleştirme,
• Veri alma, izleme ve analiz araçları sağlar.
• Çoklu haberleşme protokolleri destekler:
• EtherCAT Master, Ethernet I/P Master/Slave, Profinet- I/O Master/Slave, CANopen Master, OPC UA Server, MQTT, Modbus TCP, Modbus RTU, RS485.
• PLCopen standart motion kontrol temelinde SOFTMOTION (yazılım tabanlı hareket kontrol) özellikleri sağlar. (4ms EC302 4-eksen, MC600 16-eksen, MC601 32-eksen, MC602 64-eksen)
• Program kapasitesi:
• EC302: 64MB program, 128MB Data, 512KB enerji kesintisinde kalıcı alan
• MC600: 128MB program, 128MB Data, 2MB enerji kesintisinde kalıcı alan
• Coupler(kuplör), dijital giriş, dijital çıkış, analog giriş, analog çıkış, sıcaklık sensör giriş modülleri gibi birçok I/O genişletme modül seçenekleri sunar.

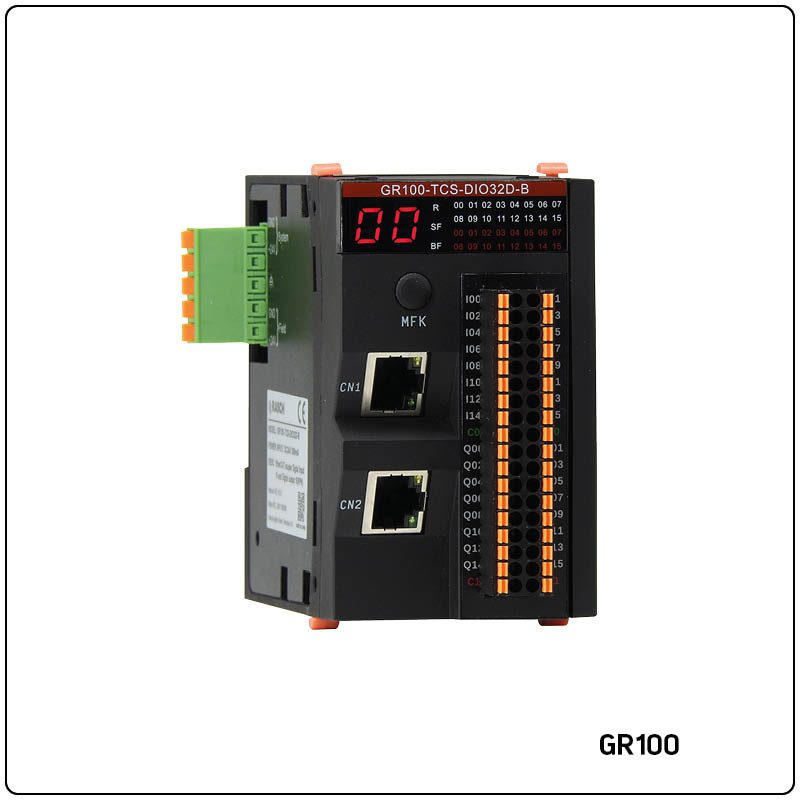

• Tüm I/O modülleri, EtherCAT veya Profinet Coupler (Kuplör) ile birlikte kullanıldığında üçüncü parti başka marka bir master kontrolör ile birlikte EtherCAT veya Profinet Remote I/O olarak ta kullanılabilir.
• 16 adete kadar ilave genişletme modülü CPU veya Coupler(Kuplör)’a bağlanabilir.
• RASCH PAC ve EtherCAT/Profinet Kuplör’ler üzerinde genel amaçlı dahili dijital  I/O mevcuttur.
• EtherCAT iletişim saykıl: minimum 1ms (çoklu eksenler için 4ms varsayılan önerilmektedir.)
• CanOpen max.32 slave. EtherCAT max. 127 istasyon. RS485 max. 32 slave.
• 32GB’a kadar Micro SD Kart desteği
• 24V DC besleme, IP20 koruma
• CE uygunluğu
