Power D 10.4” XGA
- Dokunmatik ekran ile TFT XGA (1024×768 piksel) panel
- 80-tuş termoform membran keypad
- Ethernet, USB veya CF memory erişim soketi
- Acil Stop mantar buton
- MPG el çarkı, eksen seçim ve çözünürlük anahtarı (opsiyonel)
- Overfeed potansiyometreleri (opsiyonel)
- Ölçüler 434x400x160 (WxHxD mm)

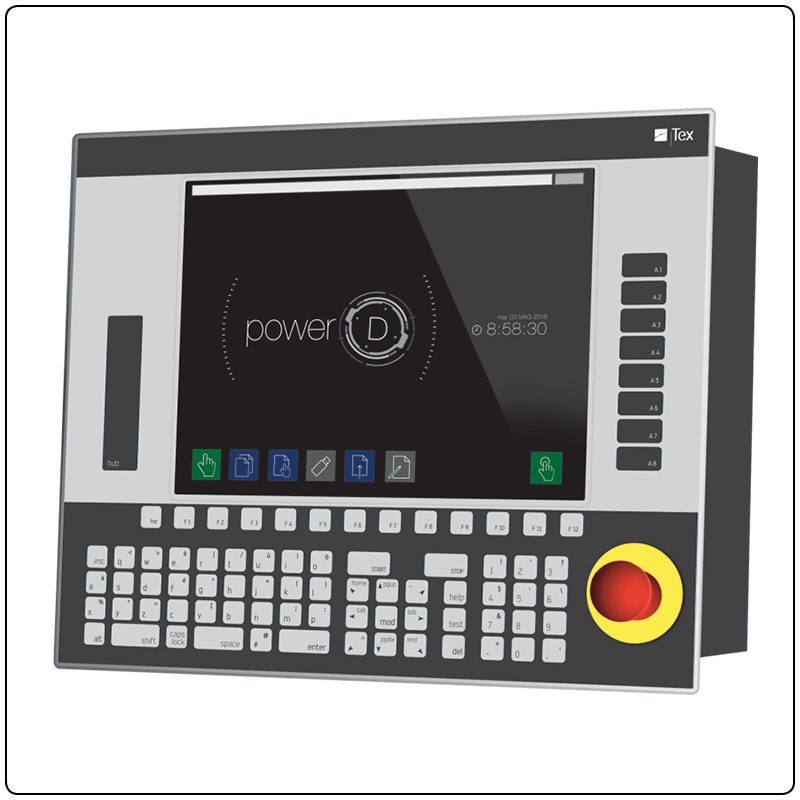

Power D 15” – 80 tuş (PD81912)
- Dokunmatik ekran ile TFT XGA (1024×768 piksel) panel
- 80-tuş termoform membran keypad
- USB veya CF memory erişim soketi
- Acil Stop mantar buton
- Ölçüler 490x400x160 (WxHxD mm)
Power D 15” – 28 tuş
- Dokunmatik ekran ile TFT XGA (1024×768 piksel) panel
- 28-tuş termoform membran keypad
- USB soket
- Ölçüler 400x355x160 (WxHxD mm)

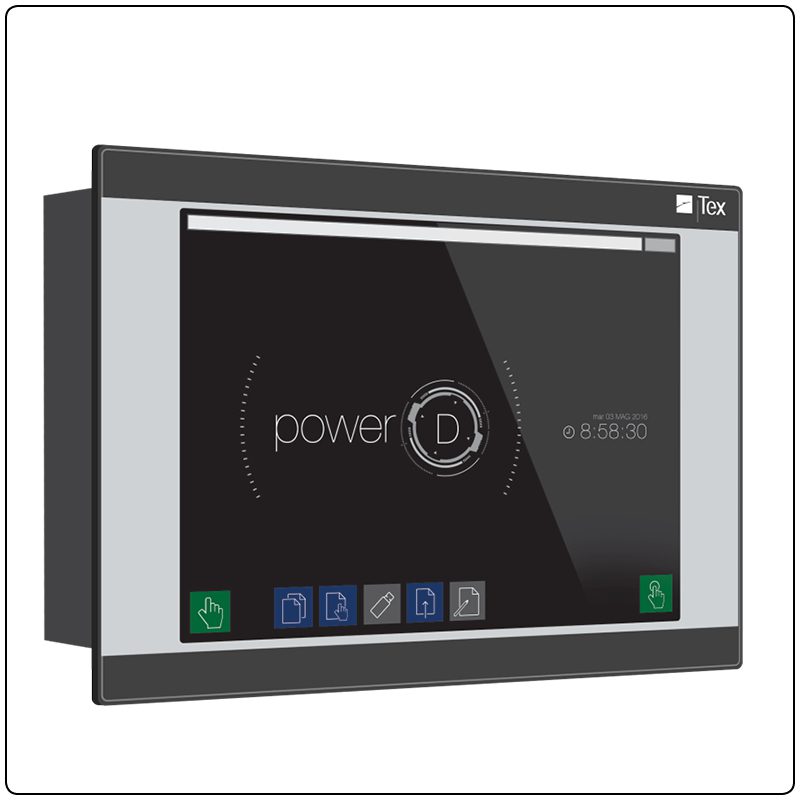

Power D 15” – Sadece dokunmatik
- Dokunmatik ekran ile TFT XGA (1024×768 piksel) panel
- Ölçüler 398x296x100 (WxHxD mm)
Sabit uzak terminal
- 10,4” WSVGA (1024×600 piksel) dokunmatik ekranlı panel, ölçüler 310x192x60 (WxHxD mm)
- 15” XGA (1024×768 piksel) dokunmatik ekranlı panel, ölçüler 398x296x60 (WxHxD mm)
- 36-pin LVDS kablo üzerinden Power D Box’a bağlantı, 10mt. uzunluk
10.4” Pasif mobil terminal
- Ergonomik plastik kasa
- 36-pin LVDS kablo üzerinden Power D Box’a bağlantı, 10mt. uzunluk
- Dokunmatik ekran ile TFT WSVGA (1024×600 pixel) panel
- 4-tuş keypad
- Çift kontaklı Acil Stop mantar buton
- Opsiyonel “dead man” buton

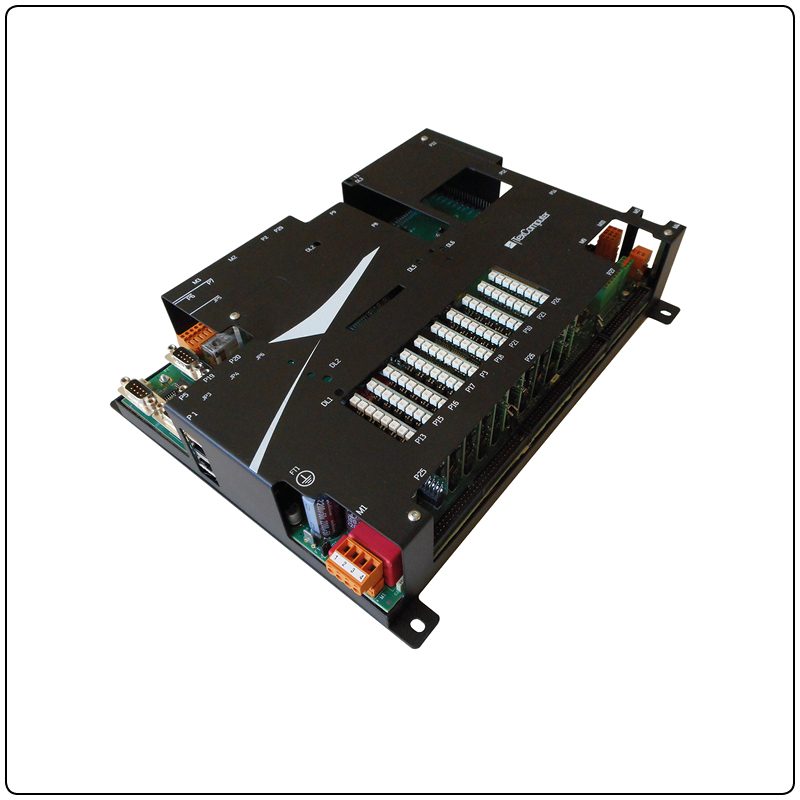

Power D Box
- Pano içi sabit montaj
- Ölçüler: 296x241x130 (WxHxD mm)
| Açıklama | Notlar / Opsiyonlar | |
| CPU | RISC 32 bit | Çift çekirdek – 264 MHz clock |
| Flash memory (F diski dahil) | 12 MB | |
| Serial Flash memory | 16 MB | Opsiyonel, ikonları ve karakter seti tutabilir |
| RAM memory (kalıcı) | 16 MB | |
| RAM memory | 512 KB | |
| RAM memory (kalıcı olmayan) | 4/8 MB | |
| Dijital giriş 24 Vdc PNP/NPN | 48 * | |
| Dijital giriş 24 Vdc PNP | 5 * | 1 tanesi “dead man” buton veya genel amaçlı giriş olarak kullanılabilir |
| Korumalı çıkış, 1 Amp. 24 Vdc PNP | 32 * | |
| Analog giriş 0…10 V – 14 bit | 8 | 4 ad 0..5V olabilir |
| 4 ad 0..20mA olabilir | ||
| Analog giriş 0…5 volt – 14 bit | 3 | Anakart üzerindeki klemenste |
| Analog giriş +/-10 volt – 14 bit | 1 | Anakart üzerindeki klemenste |
| 0-20 mA analog giriş – 14 bit | 1 | Anakart üzerindeki klemenste |
| Analog çıkış +/-10V, – DAC 16 bit | 8 | FDC kart ile genişletilebilir |
| 5 V Push Pull enkoder arabirim | 8 | FDC kart ile genişletilebilir |
| 5V Line Driver enkoder arabirim, index giriş yok (enkoder # 9) | 1 | Anakart üzerindeki klemenste |
| Dijital 24V PNP giriş i28 & i29 | 2 | Talep üzerine, enkoder # 9’a alternatif olarak |
| Absolute enkoder için SSI arabirim | 8/16 enkoder için | SF80328 kart ile opsiyonel |
| STEP / DIRECTION çıkış | 8/16 eksen için | T15-GENFR4 kart ile opsiyonel |
| PWM Çıkış | 8 eksen için | FDC kart ile + 8 opsiyonel |
| RS 232 seri port | 2 | |
| RS 485 seri port | 1 | |
| CANopen fieldbus port | 3 | CiA standard Profile 401, 402 ve 406 |
| Mechatrolink II fieldbus port | 1 | INT-Mechatrolink kart ile opsiyonel |
| EtherCAT fieldbus port | 1 | CoE, EoE ve FoE protokolleri ile opsiyonel |
| Ethernet port 10-100 T | 1 | TCP/IP, FTP, ModbusTCP ve WEB server |
| USB port 1.1 | 1 | |
| USB port 2.0 | 1 | |
| LVDS arabirim | 1 | 36 pin konnektör ile |
| Emniyet röle çıkışı | 1 | Opsiyonel, SIL sertifikasız |
| Güç beslemesi | 24 Vdc |
* Talep üzerine 45 I + 40 O konfigürasyon olarak ta tedarik edilebilir.
|
ÜRÜN KODU |
AÇIKLAMALAR |
|
PD81912 |
POWER D 15” XGA TOUCH EXP. KEYPAD 53/32 DIO – 13/8 AIO |
|
MS75242 |
64-Pin Klemens Kartı |
|
MS75242 |
64-Pin Klemens Kartı |
|
MS75177 |
26-Pin Klemens Kartı |
|
MS75177 |
26-Pin Klemens Kartı |
|
MS75179 |
40-Pin Klemens Kartı |
|
64 Pin I/O Kablosu 5m |
64 Pin FLAT I/O Kablosu (0~5m arası) |
|
64 Pin I/O Kablosu 5m |
64 Pin FLAT I/O Kablosu (0~5m arası) |
|
26 Pin I/O Kablosu 5m |
26 Pin FLAT I/O Kablosu (0~5m arası) |
|
26 Pin I/O Kablosu 5m |
26 Pin FLAT I/O Kablosu (0~5m arası) |
|
40 Pin I/O Kablosu 5m |
40 Pin FLAT I/O Kablosu (0~5m arası) |
|
SP78373 |
4 adet Line Driver Enkoder Giriş (T15-ELD5A) Kartı |
|
EHDW-BE5S-IM |
5 Eksen Seçimi+MPG Harici El Çarkı |
