Programlanabilir Otomasyon Kontrolör
(PLC + CNC + HMI) 4 eksen interpolasyon
Power J 7” – sadece dokunmatik
- Dokunmatik ekran ile TFT WVGA
- (800×480 piksel) panel
- USB soket
- Ölçüler 243x146x77 (WxHxD mm)

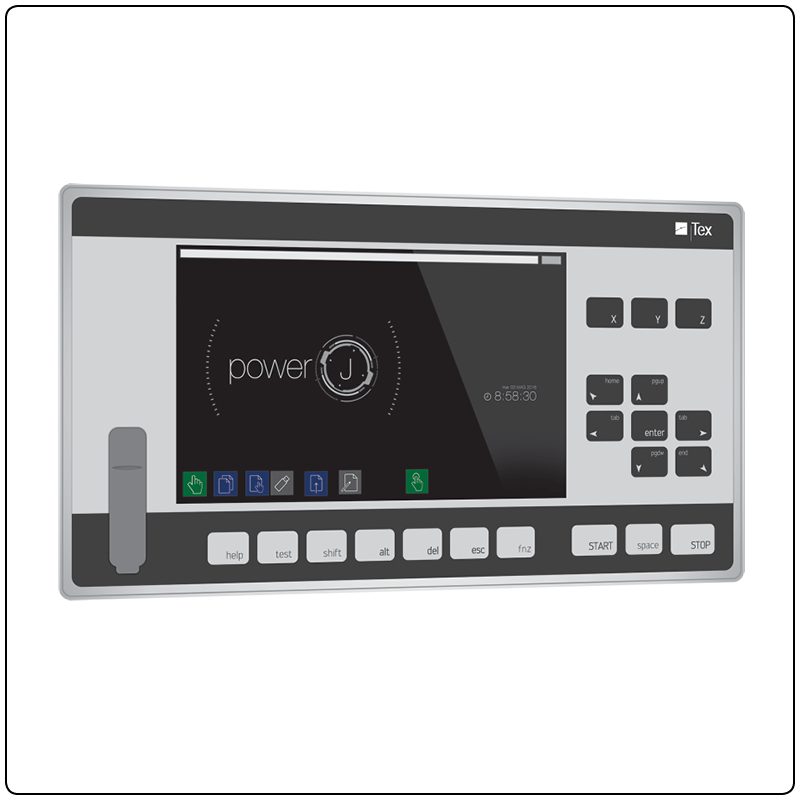

Power J 7” – 20 tuş
- Dokunmatik ekran ile TFT WSVGA (1024×600 piksel) panel
- 20-tuş termoform membran keypad
- USB soket
- Ölçüler 289x160x77 (WxHxD mm)
Power J 10” – sadece dokunmatik
- Dokunmatik ekran ile TFT WSVGA (1024×600 piksel) panel
- USB soket
- Ölçüler 310x192x60 (WxHxD mm)

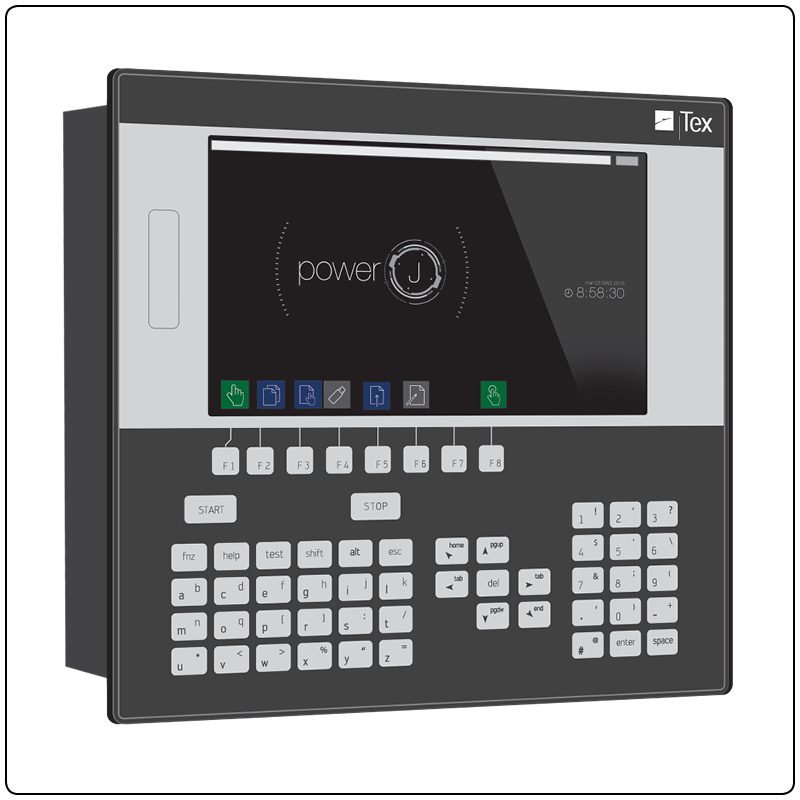

Power J 10” – 56 tuş (PJ81715)
- Dokunmatik ekran ile TFT WSVGA (1024×600 piksel) panel
- 56-tuş termoform membran keypad
- USB soket
- Ölçüler 310x300x60 (WxHxD mm)
10.4” Sabit uzak terminal
- Dokunmatik ekran ile 10,4” WSVGA (1024×600 piksel) panel
- 36-pin LVDS kablo üzerinden Power P Box’a bağlantı
- 10 mt. LVDS kablo uzunluğu
- Ölçüler: 310x192x60 (WxHxD mm)
10.4” Pasif mobil terminal
- Ergonomik plastik kasa
- 36-pin LVDS kablo üzerinden Power E Box’a bağlantı, 10 m uzunluk
- Dokunmatik ekran ile TFT WSVGA (1024×600 piksel) panel
- 4-tuş keypad
- Çift kontaklı Acil Stop mantar buton
- Opsiyonel “dead man” buton

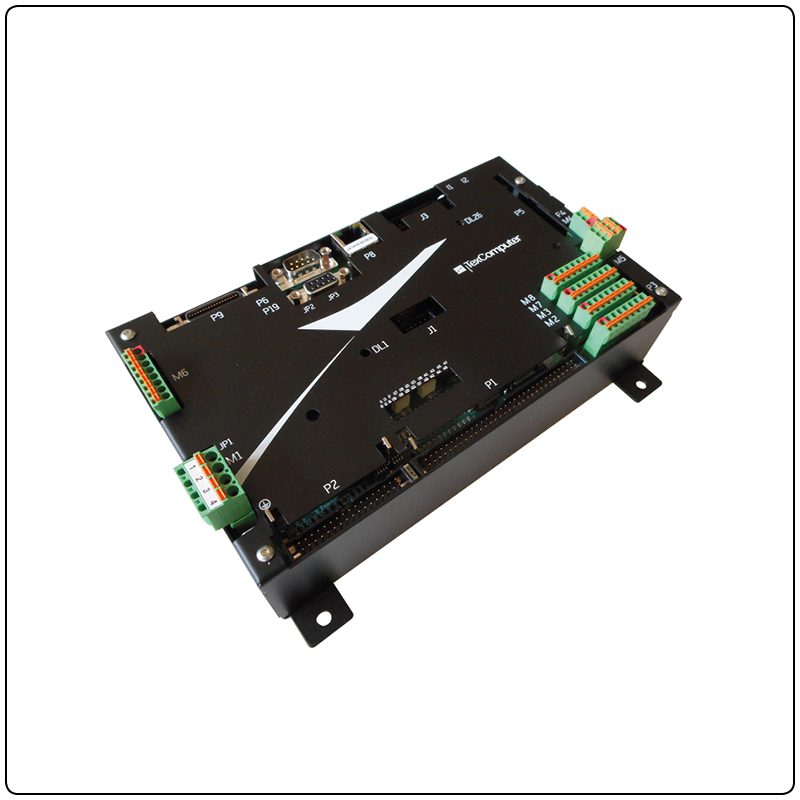

Power J Box
- Pano içi sabit montaj
- Koruma sınıfı: IP00
- Ölçüler: 214x157x60 (WxHxD mm)
Teknik Özellikler
|
Açıklama |
Notlar / Opsiyonlar |
|
|
CPU |
RISC 32 bit |
132 MHz clock |
|
Flash memory (F diski dahil) |
11 MB |
|
|
Not volatile Ram (Pil yedekleme ile) |
4 MB |
Talebe göre, 8 MB |
|
Takvim saat |
Evet |
|
|
Dokunmatik ekran |
Evet |
|
|
Keypad yönetimi |
Evet |
60 tuşa kadar |
|
Dijital giriş 24 Vdc PNP |
24 |
Lokal olarak 40’a kadar INT-SPI ile genişletilebilir |
|
Dijital çıkış 5V TTL |
3 |
INT-185 kartına bağlı olarak |
|
Korumalı çıkış 0.6 Amp. 24Vdc PNP |
16 |
Lokal olarak 32’ye kadar INT-SPI ile genişletilebilir |
|
Opto izoleli çıkış 60 mA 24Vdc PNP |
4 |
|
|
Dijital çıkış 5V TTL |
8 |
INT-185 kartına bağlı olarak 4 olabilir |
|
Analog giriş 0…5 volt – 12 bit |
4 |
3 tanesi sökülebilir klemens üzerinde, |
|
Analog giriş 0…5 volt – 12 bit |
2 |
|
|
Analog giriş +/-10 volt |
1 |
Sökülebilir klemens üzerinde |
|
Analog giriş 0-20 mA 12 bit |
1 |
Sökülebilir klemens üzerinde |
|
Analog giriş 0-10V / 0-20 mA 12 bit |
4 |
34 pin P2 konnektör üzerinde |
|
Analog çıkış +/-10V, PWM’den |
4 |
|
|
5V Line Driver enkoder arabirim |
4 |
Talebe göre, 5 V Push Pull olabilir |
|
STEP / DIRECTION veya PWM çıkış |
4 eksen için |
5V Push Pull, INT-185 kartına bağlı olarak 5V line-driver olabilir |
|
RS 232 port |
1 |
Modbus RTU, özel protokol |
|
CAN port |
1 |
CANopen, CiA 401,402 ve 406 |
|
İlave CAN port |
1 |
Opsiyonel, INT-CAN2 kart ile |
|
Ethernet port 10-100 T |
1 |
TCP/IP, FTP, ModbusTCP ve WEB server |
|
Yardımcı port |
RS232 |
Talebe göre, RS485 |
|
USB port 1.1 |
1 |
|
|
İlave USB port |
1 |
Opsiyonel, USB 2.0 tip |
|
SPI port (lokal I/O genişletme) |
1 |
INT-SPI arabirimi ile 16 I +16 O ilave |
|
Uzak terminal için LVDS arabirim |
1 |
36 pin konnektör |
|
Güç beslemesi |
24 Vdc |
Düşük tüketim |
| AÇIKLAMA |
| PJ81713 POWEP J 7” WVGA Sadece Dokunmatik |
| PJ81719 POWEP J 7” WVGA Dokunmatik+Keypad 20-Tuş |
| PJ81715 POWER J 10” Dokunmatik+Keypad 56-Tuş |
| PJ81717 POWER J BOX + TERMINAL 10” Sadece Dokunmatik (5mt LVDS kablosu ile) |
| PJ81692 POWER J BOX |
