RAY MONTAJ DC-DC ÇEVİRİCİLER



RAY MONTAJ DC-DC ÇEVİRİCİLER

  • 4:1 geniş giriş voltaj aralığı  (DDR-15, DDR-30, DDR-60 serileri)
  • 2:1 geniş giriş voltaj aralığı  (DDR-120, DDR-240 serileri)
  • 4KVDC I/O izolasyonu
  • DDR-240 serisi 3+1 üniteye kadar paralellenebilir
  • DC OK röle çıkışı (DDR-240 serisi)
  • EN 50155 ve EN45545-2 raylı sistem standartlarına uygun (DDR120, DDR 240 serileri)
  • Korumalar: Kısa devre, aşırı yük, aşırı voltaj, ters giriş polarizasyon
  • Serbest hava akışı soğutmalı
  • DIN RAY montajı TS-35/7.5 ve 15
  • DDR-15, DDR-30 ve DDR-60 serileri için minimum yük talebi gerekmemektedir
  • Çalışma Sıcaklık Aralığı -40 ~ +85 °C
    (DDR-15, DDR-30, DDR-60 serileri)
  • Çalışma Sıcaklık Aralığı -40 ~ +70 °C (DDR-120, DDR-240 serileri)
  • Ebatlar (Boy x En x Yükseklik) mm.
  • 2 yıl garanti
MODEL GİRİŞ ÇIKIŞ EBATLAR

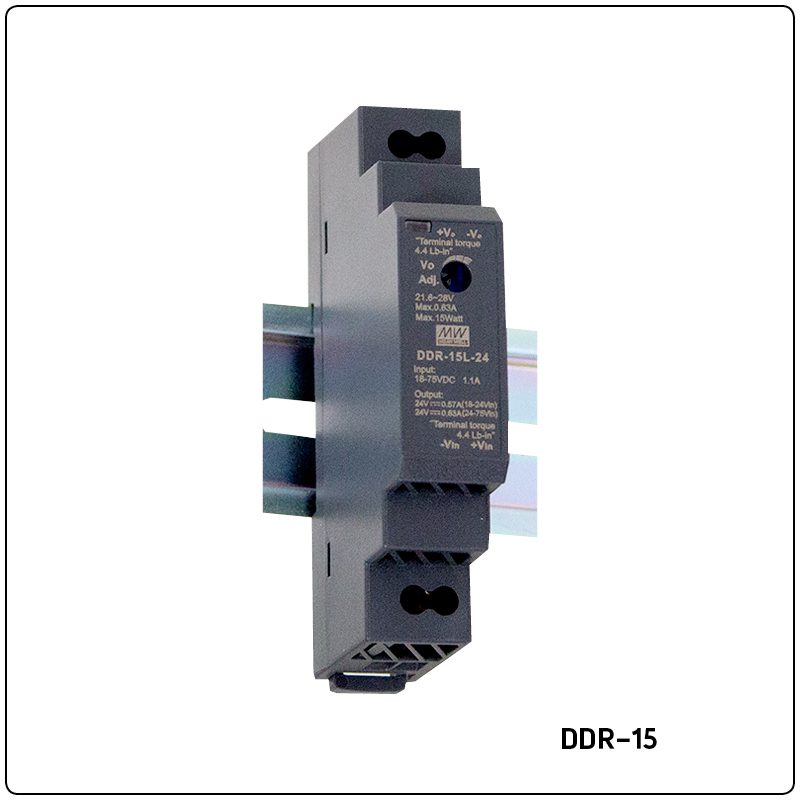

15W
DDR-15G-3.3 9-36VDC 3.3VDC 3.5 A. 17.5 X 90 X 54 mm
DDR-15G-5 9-36VDC 5VDC 3 A. 17.5 X 90 X 54 mm
DDR-15G-12 9-36VDC 12VDC 1.5A. 17.5 X 90 X 54 mm
DDR-15G-15 9-36VDC 15VDC 1A. 17.5 X 90 X 54 mm
DDR-15G-24 9-36VDC 24VDC 0.63A. 17.5 X 90 X 54 mm
DDR-15L-3.3 18-75VDC 3.3VDC 4.5 A. 17.5 X 90 X 54 mm
DDR-15L-5 18-75VDC 5VDC 3 A. 17.5 X 90 X 54 mm
DDR-15L-12 18-75VDC 12VDC 1.25A. 17.5 X 90 X 54 mm
DDR-15L-15 18-75VDC 15VDC 1A. 17.5 X 90 X 54 mm
DDR-15L-24 18-75VDC 24VDC 0.63A. 17.5 X 90 X 54 mm

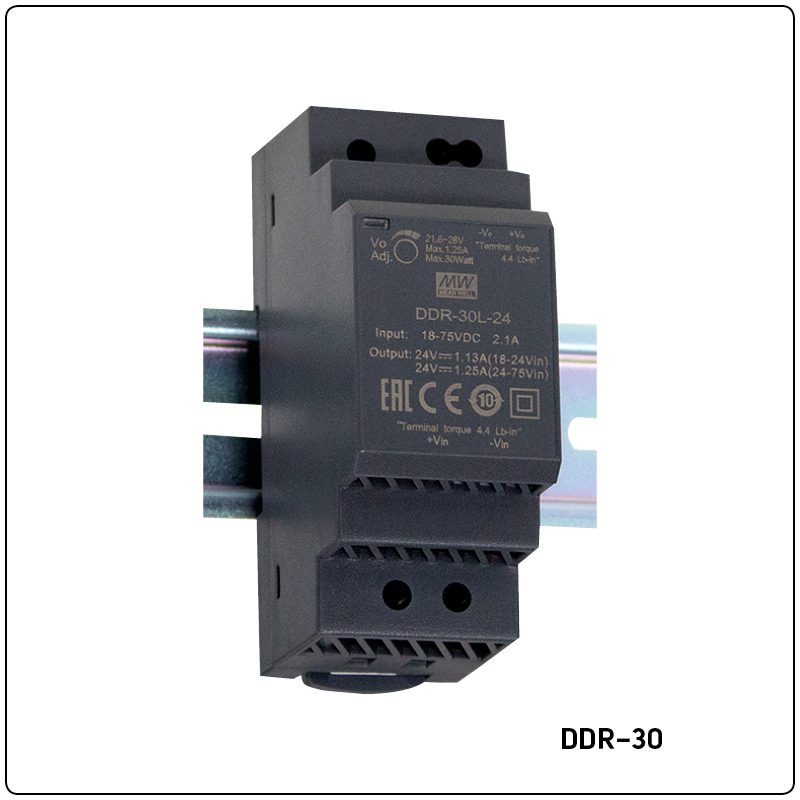

30W
DDR-30G-5 9-36VDC 5VDC 6 A. 35 X 90 X 54 mm
DDR-30G-12 9-36VDC 12VDC 2.5A. 35 X 90 X 54 mm
DDR-30G-15 9-36VDC 15VDC 2A. 35 X 90 X 54 mm
DDR-30G-24 9-36VDC 24VDC 1.25A. 35 X 90 X 54 mm
DDR-30L-5 18-75VDC 5VDC 6 A. 35 X 90 X 54 mm
DDR-30L-12 18-75VDC 12VDC 2.5A. 35 X 90 X 54 mm
DDR-30L-15 18-75VDC 15VDC 2A. 35 X 90 X 54 mm
DDR-30L-24 18-75VDC 24VDC 1.25A. 35 X 90 X 54 mm

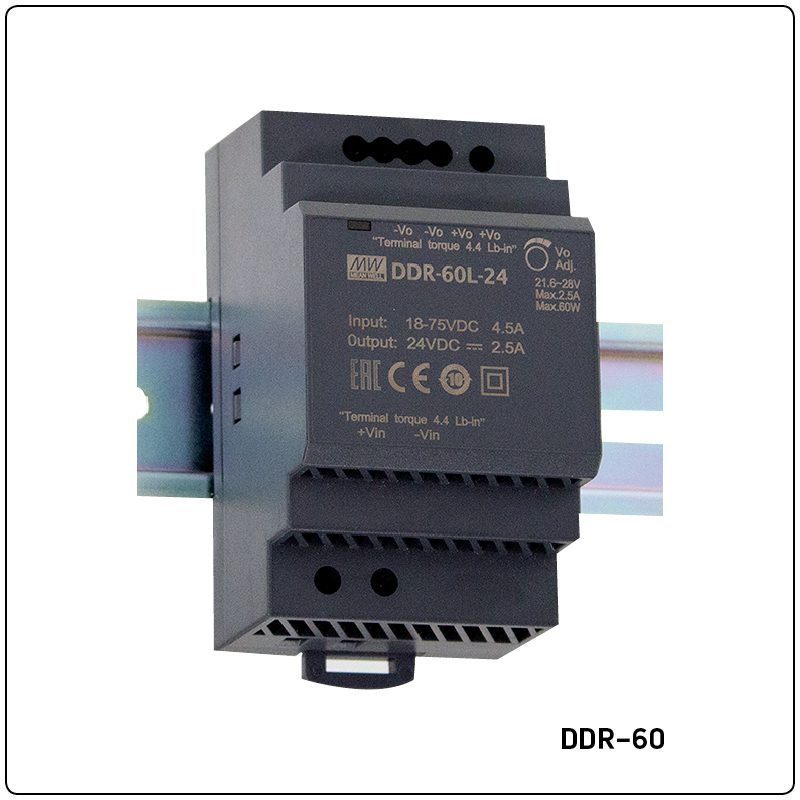

60W
DDR-60G-5 9-36VDC 5VDC 10.8 A. 52.5 X 90 X 54.5 mm
DDR-60G-12 9-36VDC 12VDC 5A. 52.5 X 90 X 54.5 mm
DDR-60G-15 9-36VDC 15VDC 4A. 52.5 X 90 X 54.5 mm
DDR-60G-24 9-36VDC 24VDC 2.5A. 52.5 X 90 X 54.5 mm
DDR-60L-5 18-75VDC 5VDC 12 A. 52.5 X 90 X 54.5 mm
DDR-60L-12 18-75VDC 12VDC 5A. 52.5 X 90 X 54.5 mm
DDR-60L-15 18-75VDC 15VDC 4A. 52.5 X 90 X 54.5 mm
DDR-60L-24 18-75VDC 24VDC 2.5A. 52.5 X 90 X 54.5 mm

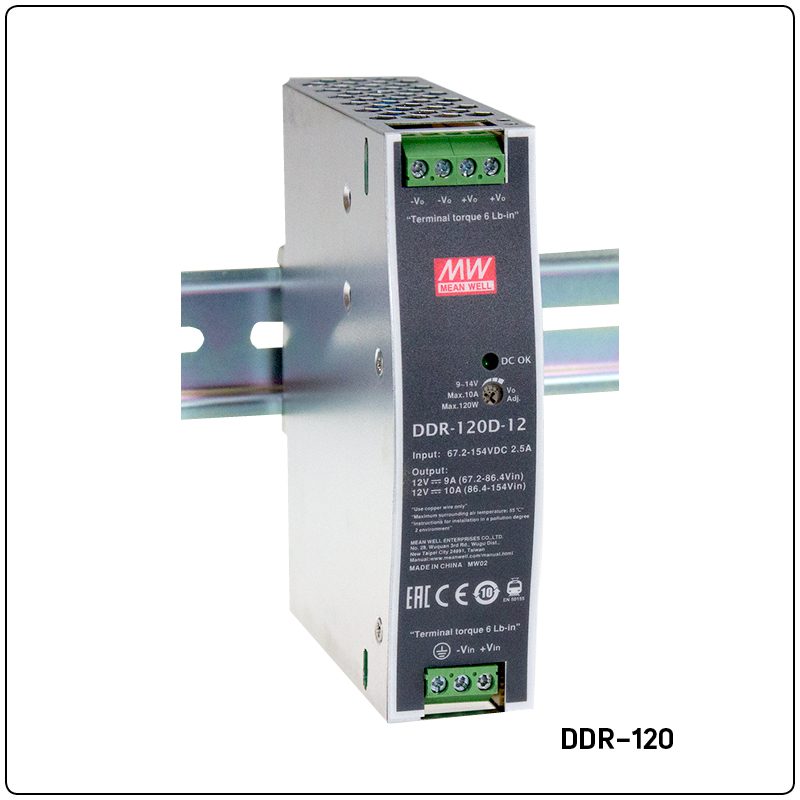

120W
DDR-120A-12 9-18VDC 12VDC 8.3A. 32 X 125.2 x 102 X mm
DDR-120A-24 9-18VDC 24VDC 4.2A. 32 X 125.2 x 102 X mm
DDR-120A-48 9-18VDC 48VDC 2.1A. 32 X 125.2 x 102 X mm
DDR-120B-12 16.8-33.6VDC 12VDC 10A. 32 X 125.2 x 102 X mm
DDR-120B-24 16.8-33.6VDC 24VDC 5A. 32 X 125.2 x 102 X mm
DDR-120B-48 16.8-33.6VDC 48VDC 2.5A. 32 X 125.2 x 102 X mm

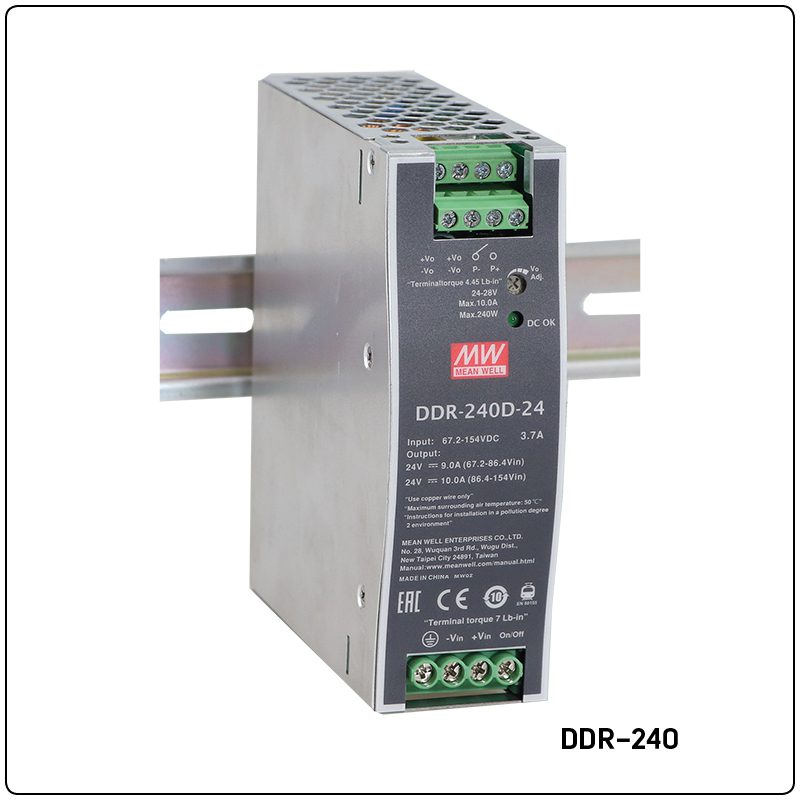

240W (PARALELLENEBİLİR)
DDR-240B-24 16.8-33.6VDC 24VDC 10A. 40 X 125.2 X 113.5 mm
DDR-240B-48 16.8-33.6VDC 48VDC 5A. 40 X 125.2 X 113.5 mm
DDR-240C-24 33.6-67.2VDC 24VDC 10A. 40 X 125.2 X 113.5 mm
DDR-240C-48 33.6-67.2VDC 48VDC 5A. 40 X 125.2 X 113.5 mm
DDR-240D-24 67.2-154VDC 24VDC 10A. 40 X 125.2 X 113.5 mm
DDR-240D-48 67.2-154VDC 48VDC 5A. 40 X 125.2 X 113.5 mm
